在耐磨堆焊工艺中，元素稀释率是衡量母材与堆焊层材料混合程度的关键指标，直接影响堆焊层的成分、性能及使用寿命。过高的稀释率会导致堆焊层合金成分偏离设计目标，进而影响耐磨性、耐腐蚀性等核心性能。本文从稀释率的形成机制出发，探讨其对堆焊质量的影响及实用控制策略。

一、稀释率的定义与核心影响

     稀释率是指焊接过程中母材熔入堆焊层的比例，通常以百分比表示。其计算公式为：

     稀释率 = 母材熔入量 / (堆焊材料量 + 母材熔入量) × 100%

     稀释率过高可能引发的问题

     合金成分偏移：母材（如碳钢）混入堆焊层（如高铬合金），稀释其设计的耐磨成分（如Cr、C含量降低），导致硬度下降；

     残余应力增加：母材与堆焊层热膨胀系数差异大，稀释率过高易引发界面裂纹；

     耐蚀性削弱：不锈钢堆焊时，母材铁元素稀释可能破坏耐蚀钝化膜的形成。

二、稀释率的控制要点与技术措施

1. 工艺参数优化

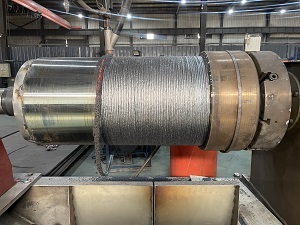

     降低热输入：采用小电流、短弧焊，减少母材熔深。例如，脉冲MAG焊可精准控制熔池尺寸；

     焊道设计：增加堆焊层数，通过多道焊分散稀释影响，首层稀释率通常较高，后续焊道可逐步补偿成分；

     焊丝选择：选用合金含量更高的药芯焊丝，预留母材稀释后的成分冗余（如设计Cr含量时考虑20%~30%稀释率）。

2. 操作技巧与辅助手段

     预堆焊隔离层：在母材表面先堆焊一层过渡材料（如镍基合金），减少后续耐磨层与母材的直接混合；

     焊枪角度调整：适当增大焊枪与工件的夹角（如80°~90°），减少熔深；

     控制焊接速度：速度过快易导致熔合不良，过慢则增加热输入，需平衡稀释率与熔合质量。

3. 焊前与焊后管理

     预热温度控制：对高碳钢等易淬火材料，预热可减少熔池快速冷却引起的成分偏析；

     层间温度监测：多层堆焊时，控制层间温度在150℃以下，避免热量累积加剧母材熔融；

焊后热处理：通过回火或退火调整堆焊层与母材的界面应力分布。

三、实际应用中的注意事项

     母材与焊材匹配性验证：通过试板焊接测试，确认稀释后的堆焊层成分是否满足设计要求；

     环境因素控制：避免高湿度环境下焊接，防止氢元素渗入加剧裂纹风险；

     检测手段强化：

     采用光谱分析仪检测堆焊层实际成分；

     通过金相观察界面熔合区形态，评估稀释率是否在合理范围（通常耐磨堆焊稀释率建议控制在10%~25%）。

四、典型案例与经验总结

     某风机叶片修复案例中，原工艺因稀释率过高（达35%），导致堆焊层Cr含量从设计值18%降至12%，硬度下降20%。通过优化措施：

     改用双层堆焊（首层低稀释率隔离层+表层耐磨层）；

     焊接电流降低15%，送丝速度同步调整；

     增加焊后超声波检测。

     最终稀释率控制在15%以内，耐磨寿命提升50%以上。

五、结语

     堆焊层元素稀释率的精准控制是保障耐磨性能与界面结合强度的核心环节。企业需建立“参数预判-过程监控-结果验证”的闭环管理体系，结合工艺试验与成分检测，动态优化焊接方案。对于高价值工件（如风机转子、矿山机械部件），建议引入数字化焊接设备，实时监测熔池状态，从源头降低稀释率波动风险，实现质量与成本的双重优化。

      以上内容由耐磨药芯焊丝厂家天津雷公焊接材料有限公司编辑    咨询电话：18202593233
