天津雷公

leigongco.com

专业焊接材料供应商​​
网站首页 ※ 新闻动态 ※ 堆焊行业专题文章 ※ 堆焊焊丝厂家——柱塞堆焊修复参考方案

NEWS CENTER

新闻动态


​

​联系我们

182-0259-3233

​

天津雷公产品

堆焊焊丝厂家——柱塞堆焊修复参考方案
来源:堆焊焊丝生产厂家——天津雷公焊接材料有限公司 | 作者:天津雷公焊接材料有限公司 | 发布时间: 2024-8-20 | 分享到:


柱塞堆焊耐磨焊丝


      柱塞作为液压系统中的核心部件，面临着严苛的磨损问题。当柱塞的尺寸与性能不再满足当前使用要求时，人们通常进行堆焊来恢复其原有的性能。在文章内容中，将围绕着柱塞的选材，焊前准备及厚度，焊接过程中的注意事项等，进行展开说明，具体如下：

一、选择材料
打底焊丝：MTZ011           直径：3.2mm
盖面焊丝：LM491    直径：3.2mm
二、焊接准备
1、焊接前需要去除柱塞表面的杂质及缺陷（如焊接裂纹及凹凸不同的坑等）。
2、去除完杂质后，需进行探伤。
3、焊接前进行热处理，并根据工况的情况进行保温。
4、焊前将焊丝、焊剂进行烘干，以免出现焊接缺陷。
三、焊接厚度
1、使用MTZ011焊丝进行打底，建议单边堆焊2-3mm

2、使用LM491盖面焊丝堆焊时，建议单边厚度2.5-3mm.

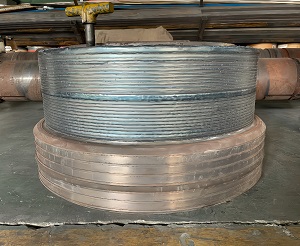

柱塞堆焊修复


四、注意事项

1、焊接前，需要对工件进行充分的预热，需注意电流电压的控制。如未多支辊子一同回火，建议延长保温的时长。
2、在进行堆焊时，注意控制层间温度。例如：多个火焰枪对同一个工件进行加热时，建议采取保温措施（盖上保温槽），以免层间温度过低，从而导致焊接缺陷的产生。
3、建议采用单道焊，并且控制好焊缝之间的搭接量。进行堆焊时，所有的焊枪头都向同一个方向移动，而不是相向移动。每个枪头到达预定的位置后，必须空程返回起始位置后再焊。
4、如因为枪头横行移动故障（未移动或移动太慢而导致沟壑）或出现未熔合、焊剂没跟上而出现的气孔等，需打磨干净后再进行焊接。
5、焊丝需放置在阴凉通风处保存，如已打开包装，建议在48小时内用完。
6、以上推荐工艺基于我公司用户的堆焊经验和试验研究所得，仅供参考。

      以上内容由堆焊焊丝生产厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233


【声明】本文章系本站编辑转载，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。如涉及作品内容、版权和其它问题，请与本站联系，我们将在第一时间删除内容！
