以下是一些能够提高单齿辊使用寿命的先进堆焊工艺：

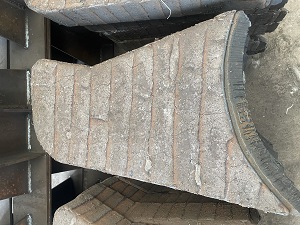

一、选用高性能堆焊焊丝堆焊：

      在高温下仍能保持较好的稳定性，可使单齿辊表面形成一层坚硬且耐磨的堆焊层的焊丝；如天津雷公焊接材料有限公司的碳化钨镍系列多元合金耐磨焊丝，其在900°高温下硬度仍可保持60HRC，能显著提高单齿辊在高温、高磨损工况下的使用寿命。

二、优化堆焊工艺参数合理控制预热温度：

      焊前对单齿辊进行整体预热，可减小焊接应力，防止冷裂纹的产生。一般预热温度应≥150℃，对于一些特殊的堆焊材料或单齿辊材质，预热温度可能需提高至300 - 350℃。

      在堆焊过程中，还要保持层间温度不得低于预热温度.精确调整焊接电流、电压和速度：根据堆焊材料的特性和单齿辊的具体要求，精确调整焊接电流、电压和速度等参数。例如，采用天津雷公耐磨焊丝LQ207Z时，焊接电流一般控制在220 - 280A、焊接电压22 - 28V、焊接速度35cm/min，可使堆焊层的质量和性能达到最佳状态，进而提高单齿辊的使用寿命。

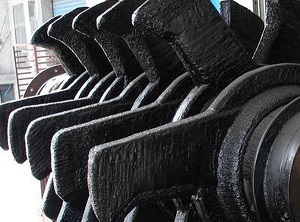

三、采用先进的焊接设备与技术气保焊机：

      选用具备矩形脉冲波形输出功能、可实现喷射过渡的气保焊机，这种焊机能够满足全位置焊接的需求，且对电网电压波动具有自动补偿功能，还设有过压、欠压、过流、过热等自动保护功能，可确保堆焊过程的稳定性和焊接质量，从而延长单齿辊的使用寿命.自动化堆焊技术：自动化堆焊技术如机器人堆焊，能够精确控制堆焊路径、速度和参数，保证堆焊层的均匀性和一致性，避免人为因素导致的焊接缺陷，提高堆焊质量和效率，进而有效延长单齿辊的使用寿命。

四、使用多层堆焊工艺多层堆焊的方式：

      对于单齿辊这种在恶劣工况下工作的部件，采用多层堆焊工艺可在保证堆焊层厚度的同时，降低每层堆焊的稀释率，避免因单层堆焊导致的堆焊层硬度和耐磨性下降，以及多层堆焊易开裂的问题，从而提高堆焊层的整体性能和使用寿命.多层堆焊的实施：根据单齿辊的使用要求和堆焊材料的特性，合理设计多层堆焊的层数和每层的厚度。

五、焊后处理工艺缓冷处理：

      焊后及时对堆焊部位进行缓冷处理，如用石棉被盖住整个焊层，使之保温并缓慢冷却至室温，保温时间不得低于48h，可有效消除焊接应力，防止裂纹的产生，提高堆焊层的致密性和结合强度，进而延长单齿辊的使用寿命.热处理：对堆焊后的单齿辊进行适当的热处理，如回火处理等，可改善堆焊层的组织结构，消除残余应力，提高堆焊层的韧性和抗疲劳性能，进一步提高单齿辊在复杂工况下的使用寿命。

      以上内容由堆焊焊丝厂家天津雷公焊接材料有限公司编辑  咨询电话：18202593233
